恶臭氨气治理问题,真实案例分析!

返回列表 浏览量:9263 发布日期:2019-12-17 19:11:17【

一、项目概况:
1、客户来自盐城的一家公司,是一家大型的使用氯化铵较多的企业,主要是以销售,生产为主要经营类目生产产品的量比较大,车间面积也不小,对通风以及车间的环境有较高的要求对此客户也提出了各种较高的要求:

2、客户要求改造现有的通风排气系统,需要对废气先进行一个有效的收集。

3、但是还要求风量不能太大(不能影响室内温度,否则会影响产品的成品率),当然另外风量大,功率大也会影响到运行成本。

4、同时要求处理后不能闻到味道(企业位于开发区,周边有居民)。

解决氨气恶臭治理问题,真实案例分析!

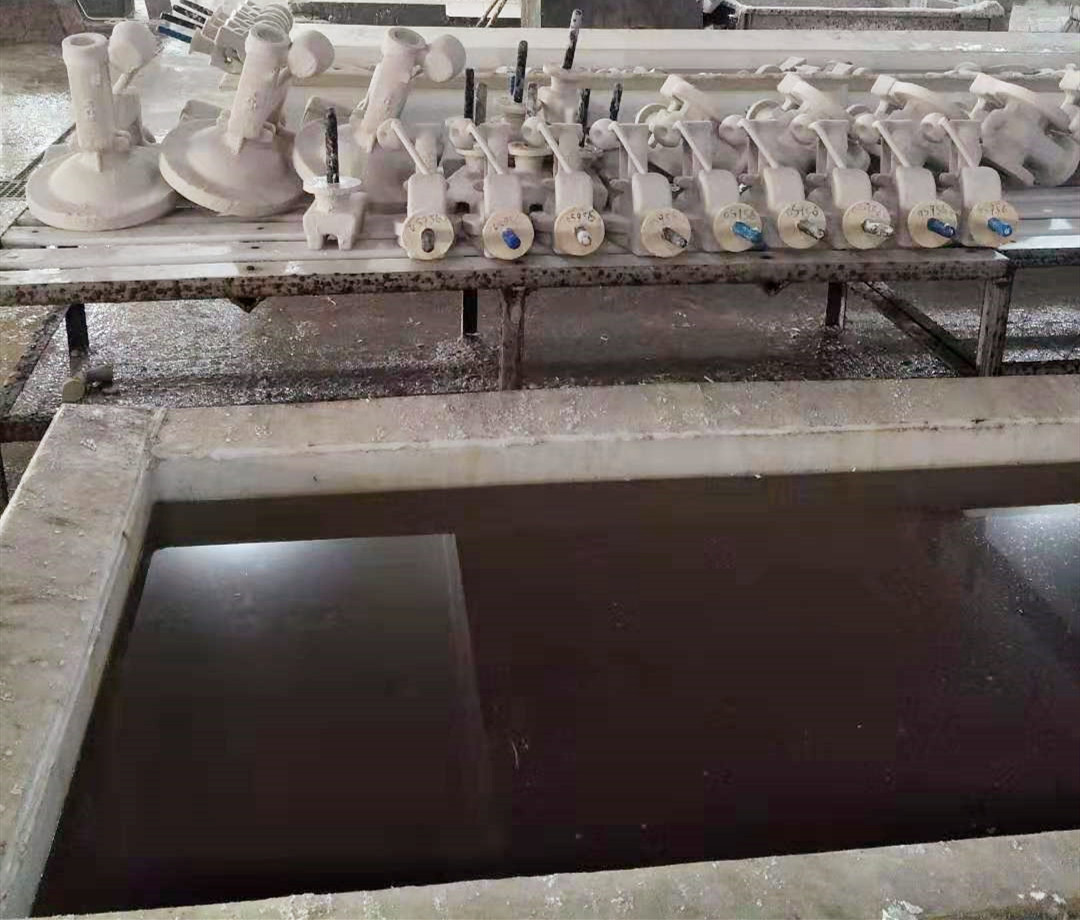

如图可见废气源面积较大

解决氨气恶臭治理问题,真实案例分析!解决氨气恶臭治理问题,真实案例分析!

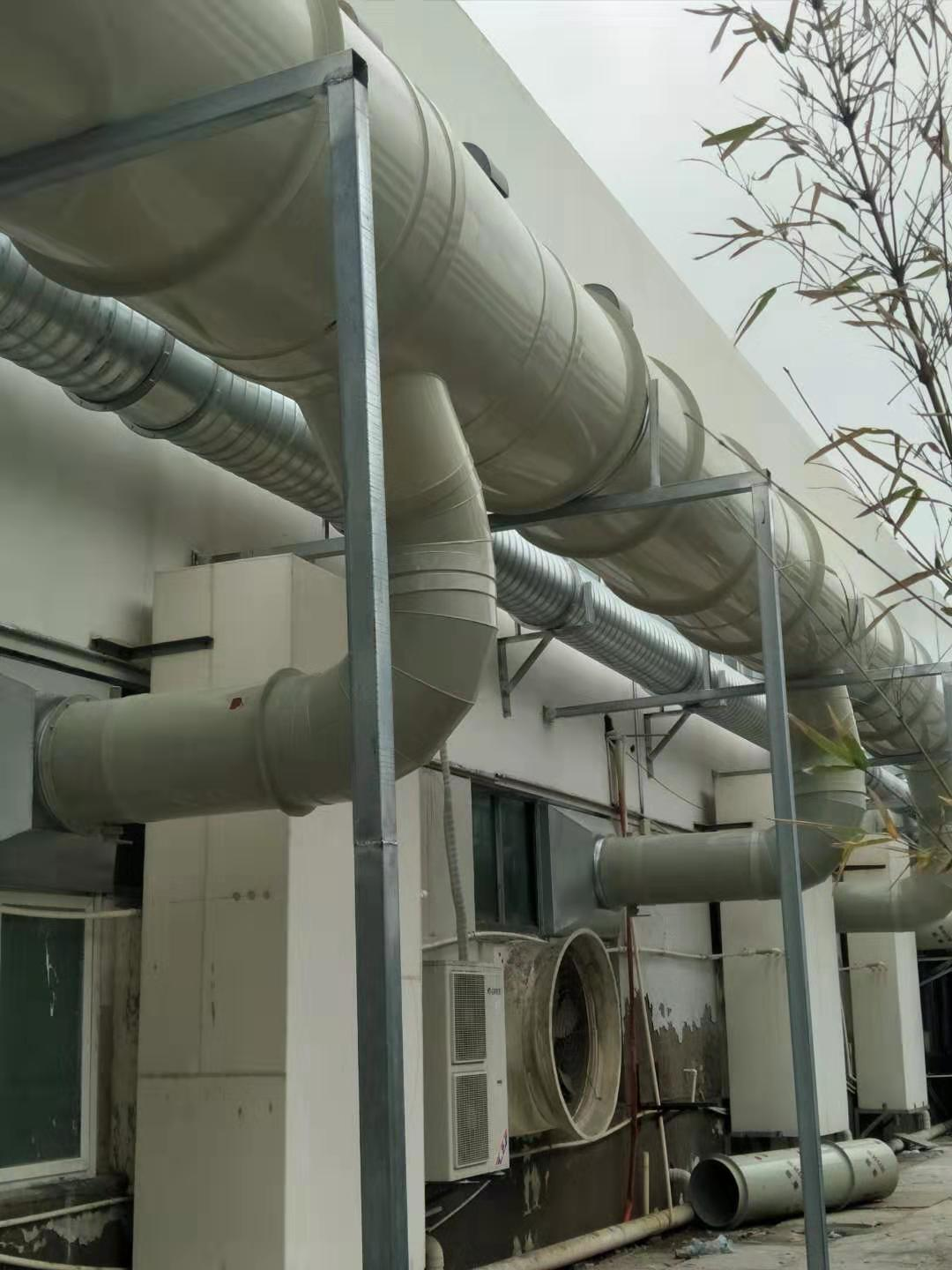

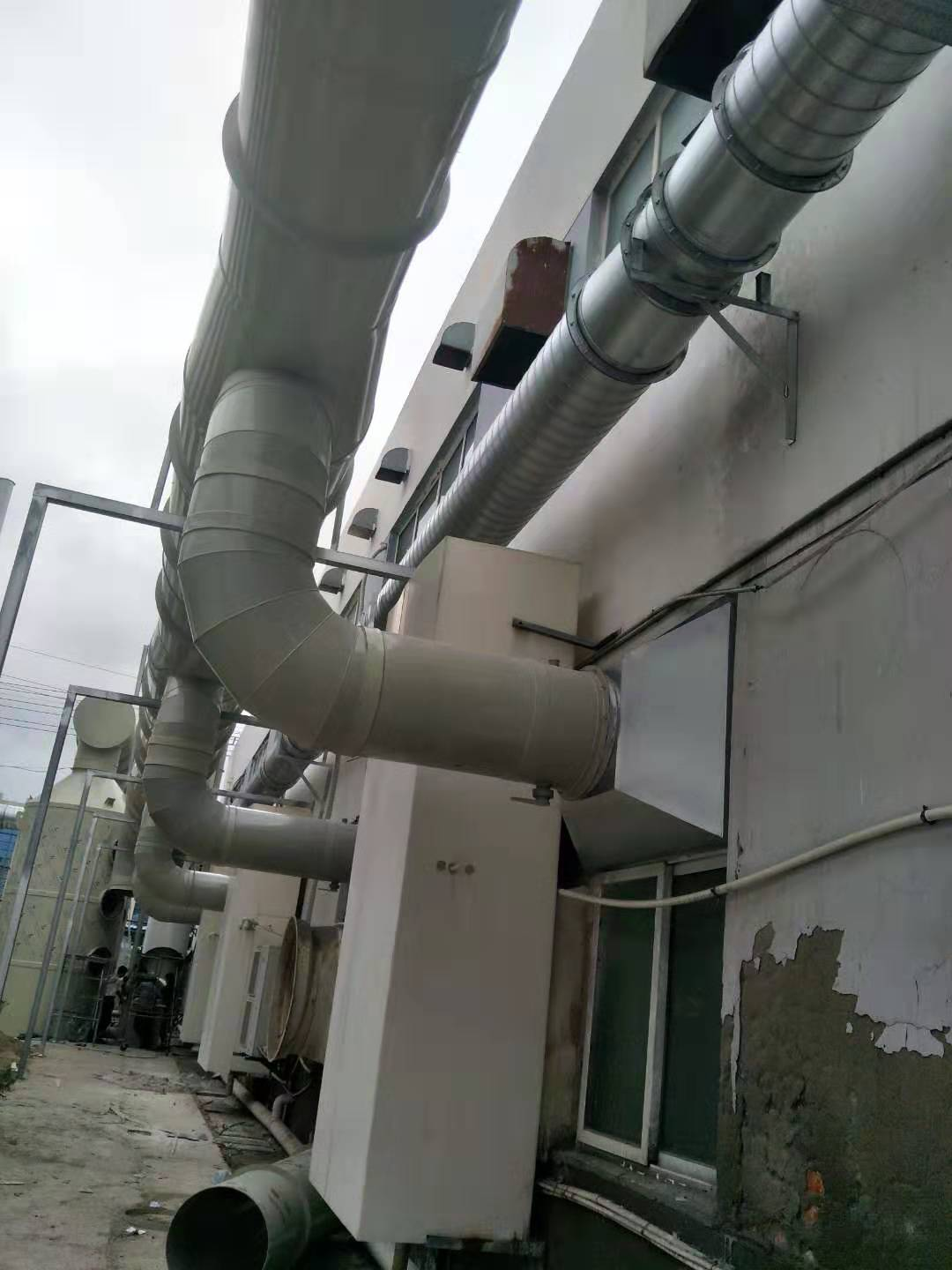

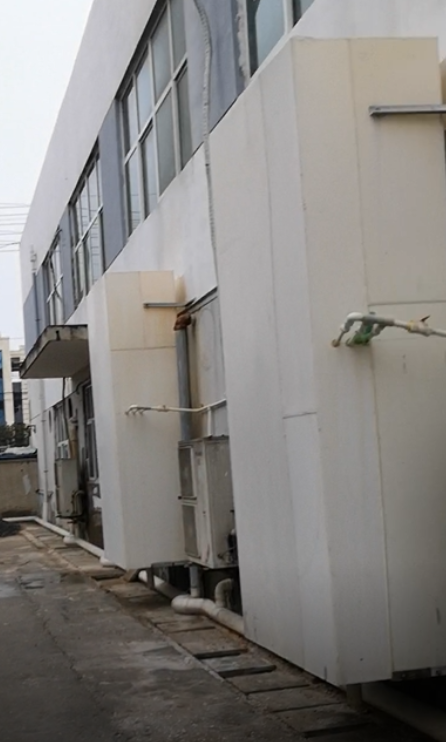

右上角可见,工人戴口罩作业)(PP部分为原有排风管路


二、客户的痛点及需求:

客户找到溪云环保根据企业现状,工况讨论并且定制修改了三四次方案(此时抓取的风量还是高,估计会对产品的次品率有一定影响),结合溪云技术团队十五年的技术经验,我们意识到,只能从源头抓起,用改变生产流程,生产工序减少污染源的方式彻底对客户做一次梳理才能满足客户的高要求了,最终经过综合考虑,风量,温度改变,生产工序,以及满足车间内部叉车运行以及满足收集效果等因素后,双方达成一致,采用“串联对流法”解决车间收集率的问题,最终落实了一套行之有效的方案(排放方面能远远低于国家排放标准,还满足车间工作环境,大大降低恶臭扩散的专门定制收集方案)。

三、废气来源及收集:

企业的氨气臭味是怎么来的呢?这要从它的生产工序说起了:

企业需要制作膜壳,在车间内制作膜壳的时候会用到大量的氯化铵,氯化铵倒入池子后,调节到特定的浓度,这时候将工件浸入到模具上,由于作业工序的需要,池子比较多,池子敞口的面积也比较大,挥发的氯化铵量也比较大,臭味较重,不开通风风机的时候,一进入车间就能闻到一股恶心的臭味(闻不惯的人会想吐),但是该生产车间的工件以及工件用量大,整个占地面积m846,高度4m,体积高达3384m3,按照工业场所的通风换气要求(每分钟换气一次算),该车间最少需要20.3万CMH(立方 /每小时)的风量,整个风量对企业来说一个造价太高,另外一个运行成本也太高,同时在冬天会对车间的室内温度影响较大,是企业不愿接受的。

四、溪云团队的解决方案:

该车间最大的矛盾在于风量与收集效果,车间环境,能耗,投资成本之间的矛盾。溪云技术团队凭借十五年的废气治理经验,以及企业实际工况需求等因素。

  1. 决定采用“串联对流法”这一罕见使用的收集方式(此法使用,需要很多特定条件),为企业解决收集难题。最终只需要7万风量即可。

  2. 企业占地面积受限,正常这个风量的设备会比较大,企业现有占地只能提供正常占地大小的一半,同时能耗还要低(占地受限,常规做法只能加高设备,此时设备阻力必然会加大),溪云技术团队总工,根据多年经验,拍板对洗涤塔结构进行最大化的优化,也解决了占地受限的问题。同时能耗也降到很低的一个水平(70000CMH,45kw风机)。

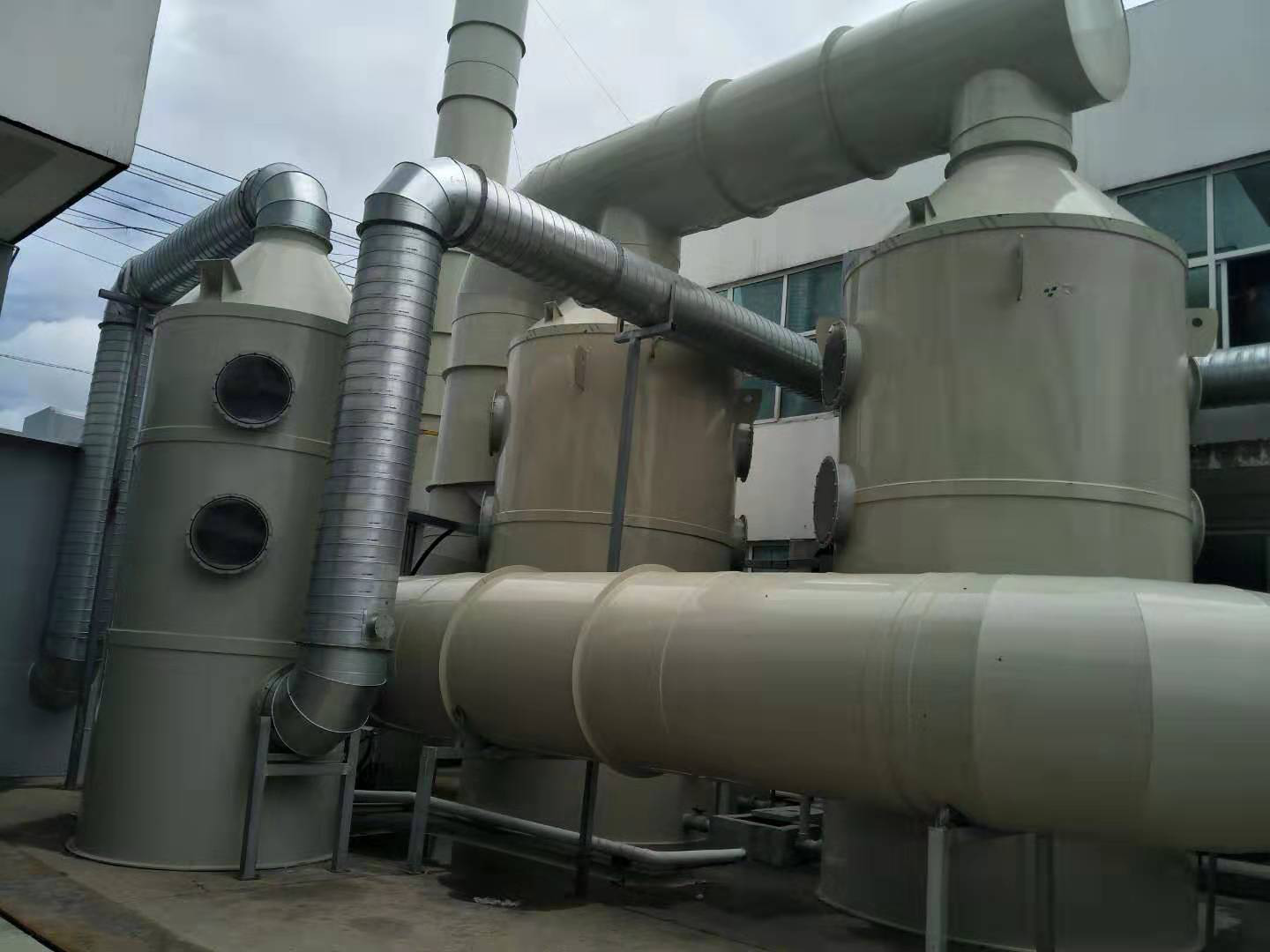

解决氨气恶臭治理问题,真实案例分析!

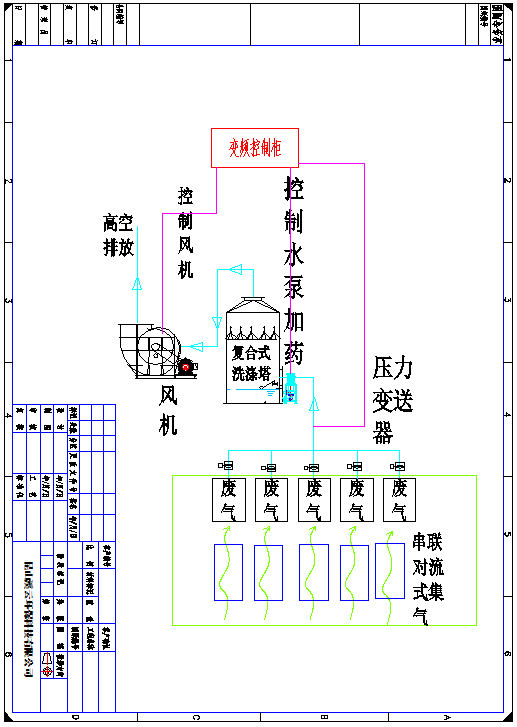

五、氨气臭味治理相关设备介绍

复合式洗涤塔

1)-原理介绍:

  • 洗涤塔

洗涤装置:属两相逆向流填料吸收装置。废气体从废气处理装置体下方进气口沿切向进入净化装置,在通风机的动力作用下,迅速充满进气段空间,然后均匀地通过均流段上升到填料吸收段。在填料的表面上,气相中可溶于水的物质随吸收液流入下部贮液槽。废气处理装置体的最上部是除雾段,气体中所夹的吸收液雾滴在这里被清除下来,经过处理后的洁净空气从废气净化装置上端排气管排入大气。为减少占地面积,需要提高洗涤塔高度同时需要降低阻力减少能耗,溪云技术团队采用“旋流+立方体填料”解决以上问题,



  • 设备结构

  洗涤塔塔底是循环水存储部分,循环水由循环泵提升然后由塔上部的喷洒头喷洒。设置人孔,人孔有透明的 PVC材料所造的窗口喷淋层采用“旋流+立方体填料”。整塔风阻小于300Pa。

塔内包括除雾器及支架;U-PVC 布水管及支架;喷头;填料及支撑网格等。塔外包括 PVC回流管及必要的仪表及配件。

  • 填料

  本项目化学洗涤吸收塔的填料选用立方体填料,由聚丙烯材质注射成形。其气速高,叶片多,阻力小;比表面积大,可充分解决气液交换;具有阻力小操作弹性大等特点。能使废气与吸收液更加充分反应,净化效率更加高效。

解决氨气恶臭治理问题,真实案例分析!


  • 循环喷淋喷嘴

  恶臭气体化学洗涤吸收塔的喷淋系统其喷嘴采用低压、大流量、细雾、螺旋喷嘴。其特点:无堵塞、气液相接触效果好、免维护、喷淋效果好;其喷管采用优质PVC管,耐腐蚀性能强,水压均匀、水头足,喷雾效果上佳。

根据要处理的气体的流量,即可确定循环喷淋液的需求量。循环喷淋液流量确定后,根据之前确定的预处理段的面积即可相应的确定喷头的参数。喷头流量一般选为1 m3/ h标准螺旋喷头(2.0Bar条件下)。螺旋喷头具有结构简单,不易堵塞,雾化效果好等特点。喷头数量的确定除以单个喷头的额定流量为控制参数外,还需要结合面积和填料上部空间高度,考虑额定压力和流量下喷淋角度(螺旋喷头喷淋角度有50°/70°/90°/120°/150°几种)。

解决氨气恶臭治理问题,真实案例分析!


  • 水泵

气体在液体中溶解过程是一个动态平衡的过程,对溶解度高、浓度高的气体起决定作用的是液体量/流速。市政污水处理厂臭气中恶臭组分浓度小,溶解度较差。因此,在该类项目产品研究和设计的过程中一般不存在溶解度平衡的问题。在预处理段中气液比主要为了满足洗涤过程中填料的表面液膜更新需要,另外保证一定的气液比可以对臭气进行预加湿处理。

六、方案及设备优势如下:

占地小,尤其适合占地受限企业;

阻力小,风机能耗节省30%以上;

不易堵塞,减少售后填料维护成本;

 净化设备适应性强净化效率高;

解决氨气恶臭治理问题,真实案例分析!

解决氨气恶臭治理问题,真实案例分析!


六、治理效果介绍

1氨气臭气收集效率达到95%以上;

2入口氨气浓度200mg/m3以上,去除效率达到98%以上;

3、臭味浓度入口最大:10000无量纲,处理过后出口排放浓度500无量纲(国标要求2000无量纲)。

3-车间整体环境改善,客户满意度保证在90%,帮助企业顺利通关环保和安监部门验收。

解决氨气恶臭治理问题,真实案例分析!
